基于金屬廢料的壓塊機液壓系統設計

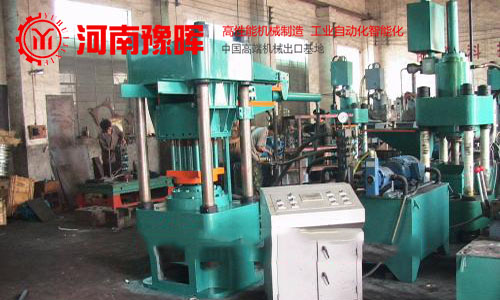

在工業生產中，經常會產生一些金屬廢料，如鐵屑、鋁屑等。如何回收這些金屬廢料，降低企業的生產成本和環境污染這就顯得尤為重要。金屬屑壓塊機作為一種舊金屬廢料壓制機器，能將金屬廢料壓塊成形，為相關企業提供合適的回爐材料，對改善企業生產環境，降低工人勞動強度、提高人們的環保意識具有十分重要的作用。金屬屑壓塊機主機采用多缸聯動結構，包括5個液壓缸，1個主缸、2個側缸、1個蓋缸和1個翻轉缸。主液壓缸推動壓頭前后往復運動，側缸推動壓頭做左右往復運動，蓋缸帶動蓋板開閉，翻塊缸推動翻塊機樹做翻轉運動。



       液壓系統設計
       液壓系統作為金屬屑壓塊機的重要驅動機構，主要用于使壓力機完成廢金屬的擠壓、蓋壓、翻料等動作，主要由液壓缸、油泵、油壓馬達和各種閥門組成。

       主液壓缸動作流程如下:
       第-次進給: 進油路:液壓泵- +單向閥-→換向閥(左位) - +換向閥- +調速閥→主液壓缸左腔;回油路:主液壓缸右腔- +換向閥- +電磁換向閥(左位) - +溢流閥-→油箱。

       第二次進給; 進油路:液壓泵→單向閥-換向閥 (左位) - +換向閥- +調速閥- +換向閥- +主液壓缸左腔;回油路;主液壓缸右腔- +換向閥-→電磁換向閥(左位)→溢流閥-→油箱。

       退回: 進油路:液壓泵-→單向閥→換向閥 (右位)-+換向閥→調速閥→主液壓缸右腔;回油路:主液壓缸左腔- +換向閥- +換向閥(右位) - →溢流閥-→油箱。

       快退:進油路:液壓泵→單向閥→換向閥(右位) - →換向閥→主液壓缸右腔;回油路:主液壓缸左腔- +換向閥- >換向閥 (右位)-+換向閥-→換向閥+主液壓缸右腔。
